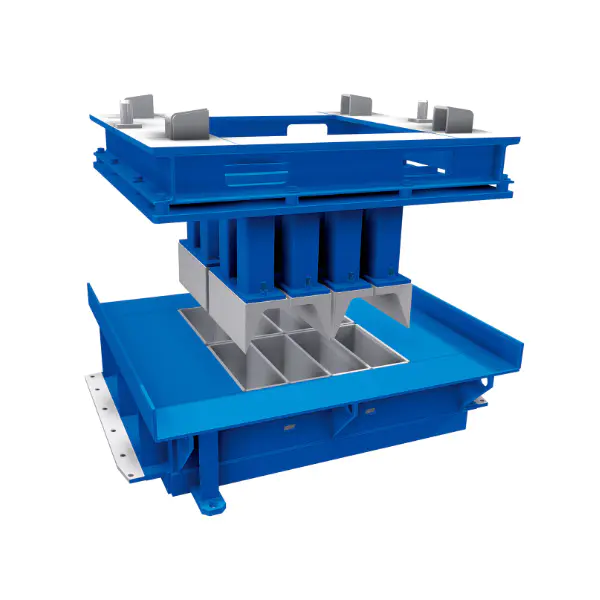

Ťažké prefabrikované betónové formysú viac ako dočasné nádoby na mokrý betón. Sú to presné výrobné nástroje, ktoré určujú tvar, rozmery, kvalitu povrchu, opakovateľnosť a účinnosť betónových prefabrikátov. Pre výrobcov, ktorí opakovane vyrábajú betónové komponenty, môže robustná forma znamenať rozdiel medzi stabilným výrobným procesom a neustálymi problémami s deformáciou, náročným vyberaním z formy, povrchovými defektmi a rozmerovými variáciami.
Táto príručka vysvetľuje, ako ťažké prefabrikované betónové formy podporujú spoľahlivú výrobu betónu, aké konštrukčné faktory ovplyvňujú ich výkon, ako materiály foriem a výstuže ovplyvňujú životnosť a ako môžu výrobcovia znížiť bežné výrobné problémy. Zahŕňa tiež prípravu foriem, tlak betónu, vibrácie, vyberanie z formy, údržbu, kontrolu kvality a praktické otázky, ktoré by si kupujúci mali položiť pred objednaním foriem na mieru.
Obsah
- Prečo na vysokovýkonných prefabrikovaných betónových formách záleží
- Ako sa vyrábajú vysokovýkonné formy
- Materiály a konštrukčné vlastnosti
- Kľúčové konštrukčné prvky pre spoľahlivú výrobu
- Bežné aplikácie
- Bežné výrobné problémy a riešenia
- Praktický pracovný postup výroby foriem
- Údržba a životnosť
- Čo by si mal kupujúci pripraviť pred objednávkou
- Často kladené otázky
- Záverečné myšlienky
Prečo na vysokovýkonných prefabrikovaných betónových formách záleží
Výroba prefabrikovaného betónu závisí od opakovateľnosti. Výrobný tím môže odlievať desiatky, stovky alebo tisíce podobných komponentov, takže forma si musí zachovať svoju geometriu počas opakovaných cyklov nakladania, vibrácií, vytvrdzovania a vyberania z formy.
Slabá alebo zle navrhnutá forma môže spôsobiť problémy, ktoré sa zdajú byť spojené s betónom, ale v skutočnosti pochádzajú z tvarovacieho systému. Ak sa bočný panel pohne pod tlakom betónu, hotový prvok sa môže predimenzovať alebo zdeformovať. Ak spoje nie sú dostatočne tesné, cementová pasta môže unikať a zanechávať na okrajoch nežiaduce rebrá. Ak je povrch formy poškodený alebo znečistený, povrchová úprava betónu sa môže stať nekonzistentnou.
Odolné prefabrikované betónové formy sú preto navrhnuté tak, aby poskytovali štrukturálnu stabilitu a zároveň zostali praktické na montáž, čistenie, vyberanie z formy a opakované použitie. Správna tuhosť formy, zarovnanie a podpora sú obzvlášť dôležité pri výrobe veľkých alebo ťažkých prvkov.
Ako sa vyrábajú vysokovýkonné formy
Ťažká forma bežne kombinuje tvarovacie plochy so štrukturálnym nosným systémom. Debná plocha je v kontakte s betónom, zatiaľ čo rámy, rebrá, výstuhy, závesy, svorky, skrutky alebo iné mechanizmy poskytujú potrebnú tuhosť.
1. Tvarovanie povrchov
Debniaci povrch určuje geometriu a vzhľad prenesený na betón. Pri výrobkoch vyžadujúcich hladké architektonické úpravy musí byť povrch čistý, stabilný a vhodne pripravený.
2. Zosilnené rámy
Veľké formy vyžadujú konštrukčné vystuženie, aby odolali deformácii. Výstužné rebrá a vonkajšie rámy rozkladajú zaťaženie a pomáhajú udržiavať rozmerovú stabilitu počas odlievania.
3. Systémy pripojenia a nastavenia
Skrutkové spoje, svorky, nastaviteľné panely, polohovacie zariadenia a odnímateľné časti môžu uľahčiť montáž a prispôsobenie formy. Vhodná konfigurácia závisí od dizajnu produktu a objemu výroby.
4. Odformovanie komponentov
Forma by mala nielen bezpečne držať betón počas odlievania; mal by tiež umožňovať odstránenie tvrdeného alebo čiastočne vytvrdeného komponentu bez poškodenia rohov, povrchov, vložiek alebo samotnej formy.
Materiály a konštrukčné vlastnosti
Rôzne prefabrikované výrobky vyžadujú rôzne materiály formy. Výber materiálu by mal zohľadňovať počet predpokladaných použití, požadovanú povrchovú úpravu, geometriu produktu, tlak betónu, výrobné prostredie a požiadavky na údržbu.
| Materiál formy | Typické vlastnosti | Vhodné výrobné podmienky |
|---|---|---|
| Oceľ | Vysoká pevnosť, tuhosť, opakovateľnosť a odolnosť voči náročným výrobným podmienkam. | Ťažké komponenty, opakovaná výroba, konštrukčné výrobky a priemyselné aplikácie. |
| Drevo / Preglejka | Jednoduché na výrobu a úpravu, obzvlášť užitočné pre obmedzenú výrobu alebo prototypy. | Krátke výrobné série, špeciálne tvary a projekty, kde sa očakávajú časté úpravy. |
| Sklolaminát / kompozit | Užitočné pre detailné tvary a vybrané architektonické aplikácie s relatívne zložitými povrchmi. | Dekoratívne výrobky a formy, kde geometria alebo vlastnosti povrchu vyžadujú flexibilitu. |
| Systémy na báze plastov | Ľahký a vhodný pre vybrané modulárne alebo opakujúce sa aplikácie. | Výrobky, pri ktorých sú dôležitými faktormi hmotnosť, manipulácia a konfigurácia formy. |
Pre náročnú priemyselnú výrobu sa bežne vyberá oceľ, pretože môže poskytnúť tuhosť a odolnosť potrebnú na opakované odlievanie. Presná trieda ocele, hrúbka plechu, konfigurácia výstuže, metóda zvárania a povrchová úprava by sa však mali určiť podľa produktu a prevádzkových podmienok, a nie podľa jednej štandardnej špecifikácie pre každú formu.
Kľúčové konštrukčné prvky pre spoľahlivú výrobu
Rozmerová stabilita
Forma musí odolávať pohybu pri ukladaní a zhutňovaní betónu. Toto je obzvlášť dôležité pre veľké stenové panely, trámy, stĺpy, drenážne výrobky, úžitkové konštrukcie a iné ťažké prefabrikované komponenty.
Presné zarovnanie
Panely, rohy, otvory, vložky a vložené komponenty musia zostať vo svojich zamýšľaných polohách. Malé chyby vo forme sa môžu opakovať v každom cykle odlievania, čím sa malý problém s nástrojmi zmení na veľký výrobný problém.
Kontrolované kĺby
Spoje foriem by mali minimalizovať nežiadúce presakovanie betónu a zároveň umožniť praktickú montáž a odizolovanie. Správne navrhnuté spoje môžu znížiť chyby okrajov a čistiace práce po odformovaní.
Vhodné skosenie a hrany
Ostré betónové rohy sú zraniteľné pri manipulácii a vyberaní z formy. Vhodné skosenia môžu pomôcť chrániť hrany a zároveň vytvoriť konzistentný vzhľad v rámci výrobných šarží.
Prístupné čistiace priestory
Forma, ktorá sa ťažko čistí, môže postupne hromadiť stvrdnutý betón, prach, zvyšky separačných prostriedkov a iné nečistoty. Ľahký prístup ku kritickým povrchom pomáha udržiavať opakovateľné podmienky odlievania.
Praktické vyberanie z formy
Odnímateľné bočné panely, pánty, zdvíhacie body, nastaviteľné časti alebo iné odizolovacie prvky môžu znížiť fyzickú námahu potrebnú na uvoľnenie hotového komponentu. Metóda vyberania z formy by sa mala zvážiť pri návrhu formy a nie pridávať ju ako dodatočný nápad.
Odolajte tlaku betónu a opakovanej manipulácii.
Udržujte geometriu prostredníctvom opakovaných výrobných cyklov.
Zabezpečte vhodný a konzistentný betónový povrch.
Podporujte praktickú montáž, odizolovanie, čistenie a nastavenie.
Bežné aplikácie vysokovýkonných prefabrikovaných betónových foriem
Systémy ťažkých foriem môžu byť navrhnuté pre mnoho rôznych prefabrikovaných produktov. Konečná konfigurácia by mala odrážať geometriu komponentu, hmotnosť, usporiadanie výstuže, množstvo výroby a požiadavky na inštaláciu.
- Betónové stenové panely:veľké ploché prvky vyžadujú stabilné rámy foriem a spoľahlivé zarovnanie.
- Betónové nosníky a stĺpy:rozmerová konzistencia je dôležitá pre pripojenie a inštaláciu.
- Drenážne kanály:opakovaná výroba ťaží z odolných tvarovacích povrchov a efektívneho odizolovania.
- Šachty a úžitkové komponenty:presné otvory a zabudované prvky vyžadujú kontrolované polohovanie.
- Komponenty cesty a infraštruktúry:ťažké výrobné podmienky vyžadujú robustnú konštrukciu formy.
- Architektonické prefabrikáty:Povrchová úprava, detaily, skosenie a geometrická konzistencia sú obzvlášť dôležité.
- Betónové komponenty na mieru:neštandardné tvary môžu vyžadovať nastaviteľné alebo špeciálne vyrobené časti formy.
Bežné výrobné problémy a praktické riešenia
| Problém | Možná príčina | Praktická odpoveď |
|---|---|---|
| Deformácia formy | Nedostatočná tuhosť, nedostatočné vystuženie alebo nadmerný vrhací tlak. | Skontrolujte štruktúru rámu, podporné body, hrúbku panelu a výstuž. |
| Únik betónu | Medzery v spojoch, opotrebované tesnenia alebo zlé zarovnanie panelov. | Pred odlievaním skontrolujte spoje, tesnenia, svorky a presnosť montáže. |
| Povrchové chyby | Špinavý povrch formy, poškodená tvarovacia plocha, nadmerné množstvo separačného prostriedku alebo slabé spevnenie. | Vyčistite formu, skontrolujte povrch a kontrolujte aplikáciu separačného prostriedku. |
| Ťažké vyberanie z formy | Nedostatočná príprava uvoľnenia, nevhodná geometria alebo predčasné odizolovanie. | Pred odizolovaním skontrolujte postup separačného prostriedku, geometriu formy a pevnosť betónu. |
| Rozmerová variácia | Pohyb panelu, opakované opotrebovanie, nepresné nastavenie alebo nekonzistentné meranie. | Pred odlievaním skontrolujte rozmery formy a stanovte opakovateľné kontrolné body. |
| Rýchle opotrebovanie formy | Hrubé zaobchádzanie, zlé spôsoby čistenia, korózia alebo nevhodná údržba. | Stanovte postupy čistenia, kontroly, skladovania a opravy. |
Jednou z dôležitých lekcií je, že problémy s kvalitou by sa mali skúmať systematicky. Ak niekoľko betónových jednotiek vykazuje rovnakú rozmerovú chybu, kontrola samotnej formy môže byť produktívnejšia ako okamžitá výmena betónovej zmesi.
Praktický pracovný postup výroby foriem
Krok 1: Potvrďte nákres produktu
Začnite radšej s hotovým betónovým komponentom ako s formou. Potvrďte celkové rozmery, hrúbku steny, otvory, vložky, rozhrania výstuže, body zdvíhania, skosenie, požiadavky na povrch a prípustné tolerancie.
Krok 2: Definujte produkčný cieľ
Očakávaný počet odliatkov má priamy vplyv na štruktúru formy, materiál, povrchovú úpravu, nastavovací systém a stratégiu údržby.
Krok 3: Vytvorte štruktúru formy
Výrobca formy potom môže určiť tvarovacie plochy, výstužný rám, podperné body, spôsob pripojenia, odnímateľné časti a prístup k odformovaniu.
Krok 4: Overte zostavu a rozmery
Pred začatím výroby skontrolujte celkové rozmery formy, pravouhlosť, zarovnanie, otvory, upínacie prvky a kritické kontaktné plochy.
Krok 5: Skúšobné odlievanie
Skúšobné odlievanie môže odhaliť praktické problémy, ktoré nemusia byť zrejmé zo samotných výkresov, vrátane presakovania betónu, problémov s prístupom, problémov s odizolovaním, povrchových defektov alebo zásahov do výstuže a vložiek.
Krok 6: Vytvorte opakovateľnú výrobnú rutinu
Po overení formy by mali operátori dodržiavať konzistentné postupy čistenia, aplikácie separačného prostriedku, montáže, kontroly, odlievania, vytvrdzovania, vyberania z formy a skladovania.
Údržba a životnosť
Dokonca aj ťažká forma vyžaduje pravidelnú údržbu. Opakované vystavenie vlhkému betónu, vibrácie, zdvíhanie, náraz, čistenie a zmeny teploty môžu postupne ovplyvniť spoje, povrchy, upevňovacie prvky, podpery a zarovnanie.
- Po každom výrobnom cykle očistite betónové zvyšky z formy.
- Skontrolujte tvarovacie povrchy na preliačiny, škrabance, koróziu a deformácie.
- Pravidelne kontrolujte skrutky, svorky, pánty a iné spojovacie body.
- Po opakovaných výrobných cykloch skontrolujte dôležité rozmery.
- Opravte poškodené tesnenia a spoje skôr, ako vytvoria netesnosť betónu.
- Použite separačný prostriedok kompatibilný s povrchom formy a požadovanou povrchovou úpravou betónu.
- Formy skladujte v podmienkach, ktoré minimalizujú zbytočnú koróziu alebo fyzické poškodenie.
Údržba by sa mala zamerať na včasnú detekciu. Malá deformácia, ktorá sa koriguje počas rutinnej kontroly, je oveľa ľahšie zvládnuteľná ako rozmerový problém objavený po už vyrobenej veľkej dávke betónových komponentov.
Čo by si mal kupujúci pripraviť pred objednávkou
Pri vyžiadaní cenovej ponuky na ťažké prefabrikované betónové formy podrobné informácie o projekte pomôžu výrobcovi vyvinúť praktickejšie riešenie. Namiesto poskytovania iba rozmerov hotového výrobku by si kupujúci mali pripraviť čo najviac z nasledujúcich informácií:
- Výkresy produktov alebo 3D modely.
- Celkové rozmery a kritické tolerancie.
- Očakávané množstvo výroby a frekvencia odlievania.
- Typ betónu a približný tlak liatia alebo spôsob výroby.
- Rozloženie výstuže a vložené komponenty.
- Požadovaná povrchová úprava.
- Spôsob vyberania z formy a dostupné manipulačné zariadenia.
- Či forma musí byť pevná, nastaviteľná, modulárna alebo opakovane použiteľná pre rôzne veľkosti produktov.
- Cieľový harmonogram dodávok a požiadavky na inštaláciu.
- Špeciálne požiadavky na prispôsobenie, povrchovú úpravu alebo ochranu proti korózii.
Často kladené otázky
Čo sú to ťažké prefabrikované betónové formy?
Odolné prefabrikované betónové formy sú robustné tvarovacie systémy určené na tvarovanie betónových komponentov v náročných výrobných podmienkach. Vo všeobecnosti sú navrhnuté na opakované použitie a obsahujú štrukturálnu výstuž na udržanie geometrie počas odlievania, vibrácií, vytvrdzovania a vyberania z formy.
Prečo je tuhosť formy dôležitá?
Tuhosť formy pomáha zabrániť pohybu panelov a rámov pod tlakom betónu. Nadmerný pohyb môže viesť k rozmerovým zmenám, nerovným okrajom, netesnostiam a nekonzistentným hotovým výrobkom.
Sú oceľové formy vhodné na opakovanú výrobu prefabrikátov?
Oceľ je široko používaná pre náročné prefabrikované aplikácie, pretože môže poskytnúť vysokú tuhosť, trvanlivosť a opakovateľnosť. Vhodná konštrukcia závisí od veľkosti produktu, očakávaných výrobných cyklov, požiadaviek na povrch a prevádzkových podmienok.
Ako možno znížiť únik betónu okolo spojov foriem?
Netesnosť spojov možno znížiť udržiavaním presného zarovnania panelov, použitím vhodných tesnení tam, kde je to potrebné, kontrolou svoriek a spojov a kontrolou formy pred každým cyklom odlievania.
Ako často by sa mala prefabrikovaná forma kontrolovať?
Základná kontrola by mala byť vykonaná pred výrobnými cyklami, s podrobnejšími rozmerovými a štrukturálnymi kontrolami naplánovanými podľa frekvencie výroby a použitia formy. Kritické rozmery by sa mali skontrolovať vždy, keď sa pozoruje nezvyčajné opotrebovanie, náraz, deformácia alebo opakované chyby.
Môžu byť ťažké formy prispôsobené pre neobvyklé betónové výrobky?
áno. Vlastné formy môžu byť vyvinuté okolo neštandardných rozmerov, zložitých tvarov, zabudovaných komponentov, špeciálnych povrchových úprav, nastaviteľných výrobných požiadaviek a konkrétnych metód vyberania z formy. Výkres produktu a výrobný proces sú východiskovými bodmi pre prispôsobenie.
Aké informácie potrebuje výrobca foriem?
Dôležité informácie zahŕňajú nákresy produktu, rozmery, tolerancie, množstvo výroby, detaily betónu a výstuže, zabudované diely, povrchovú úpravu, spôsob demontáže a prípadné požiadavky na úpravu alebo opakované použitie.
Ako možno predĺžiť životnosť formy?
Pravidelné čistenie, kontrola rozmerov, správna aplikácia separačného prostriedku, starostlivá manipulácia, včasná oprava, správne skladovanie a rutinná kontrola spojov a spojovacích prvkov môže pomôcť udržať výkonnosť formy počas opakovaných výrobných cyklov.
Záverečné myšlienky
Odolné prefabrikované betónové formy tvoria základ opakovateľného výrobného procesu prefabrikátov. Ich výkon priamo ovplyvňuje rozmerovú stálosť, kvalitu povrchu, efektívnosť vyberania z formy, rýchlosť výroby, pracovné zaťaženie pri údržbe a celkovú spoľahlivosť hotových betónových komponentov.
Správna forma by preto mala byť vyvinutá v rámci celého výrobného procesu a nie ako jednoduchá nádoba. Geometria produktu, tlak betónu, výstuž, metóda odlievania, podmienky vytvrdzovania, vyberanie z formy, objem výroby a požiadavky na údržbu – to všetko musí spolupracovať.
Výrobcom vyrábajúcim prispôsobené alebo náročné prefabrikované komponenty môže starostlivo skonštruovaná forma pomôcť znížiť opakujúce sa výrobné problémy a zároveň vytvoriť stabilnejší a predvídateľnejší výrobný proces. Čím skôr sa tieto požiadavky zohľadnia, tým ľahšie je vyvinúť formu, ktorá vyhovuje produktu aj výrobnému prostrediu.
